Vaviyen anahtar, bir elektrik devresinde tek bir lambayı iki farklı anahtar üzerinden açıp kapatmaya olanak tanıyan bir anahtar türüdür. Yaygın olarak çift yönlü anahtar olarak da bilinir. Bu sistemin amacı, uzun koridorlar veya merdiven gibi yerlerde lambayı bir uçtan yakıp diğer uçtan söndürebilme kolaylığı sağlamaktır. Bu yönüyle, “tek lambayı iki anahtarla kontrol etme” işleminin temel yapı taşıdır.
Vaviyen anahtarlar, elektrik tesisatlarında sıkça kullanılan pratik çözümlerdendir. Bunlar klasik bir aç/kapa mantığında çalışmaz; iki uç arasında geçiş yaparak elektriğin akış yönünü değiştirir. Bu sayede bağlı olduğu lamba, devre üzerindeki her iki anahtarın durumuna bağlı olarak çalışır. Bu işlevsellik, aydınlatma kontrolü açısından büyük konfor sağlar.
Elektrik tesisat terimleri arasında sıkça geçen “komütatör anahtar nedir?” sorusunun yanıtı da vaviyenle yakından ilişkilidir. Komütatör anahtar, Fransızca kökenli bir terim olup, iki farklı noktadan akım geçişini sağlayan anahtar tipidir. Bazı kaynaklarda vaviyen yerine bu isim geçmektedir.
Vaviyen Anahtar Nasıl Çalışır?
Vaviyen anahtarın çalışma prensibi, elektrik akımının alternatif yollar üzerinden geçirilebilmesine dayanır. İki uçta bulunan anahtarlar, biri açıkken diğeri kapalı olabilir ve bu kombinasyonlar üzerinden lamba ya açılır ya da kapanır. Kısacası, her anahtar konumu, diğer anahtarla birlikte devreyi ya tamamlar ya da keser.
Anahtar grubu içerisindeki her vaviyen, iki yönlü geçiş sağlayabilecek şekilde tasarlanmıştır. Gelen faz hattı, ilk anahtara girer ve buradan iki ayrı hat üzerinden ikinci anahtara geçiş yapar. İkinci anahtar ise, bu hatlardan birini seçip lambaya gider. Eğer her iki anahtar aynı hattı seçerse, devre tamamlanır ve lamba yanar; aksi halde devre kesilir ve lamba söner.
Bu sistemin mantığını anlamak için basit bir deneme yapılabilir. Evde iki adet vaviyen anahtar ve bir ampulle “vavien devresi nasıl yapılır” sorusunu deneyerek gözlemlemek mümkündür. Bu da elektrik devresi bilgisi kazanmak isteyenler için oldukça öğretici bir egzersizdir.
Bir Lambayı İki Anahtarla Kontrol Etme Mantığı
Bir lambayı iki anahtar ile kontrol etme, özellikle pratiklik ve enerji tasarrufu açısından büyük avantajlar sağlar. Örneğin, bir merdiveni çıkarken alt kattaki anahtarla lambayı yakabilir, yukarı çıktıktan sonra üst kattaki anahtar ile lambayı kapatabilirsiniz. Bu sistemin temelini vaviyen anahtarlar oluşturur.
Bu tür bir bağlantının teknik adı “çift anahtarlı lamba bağlantısıdır.” Özellikle büyük evlerde, binaların ortak kullanım alanlarında ve otellerde bu bağlantı şekline sıkça rastlanır. İşin mantığını kavradığınızda, aslında oldukça basit bir uygulamadır.
Vavien anahtarlarda amaç sadece aydınlatma kontrolü sağlamak değil, aynı zamanda kullanıcıya maksimum kolaylık vermektir. Ayrıca, güvenlik açısından da önem arz eder. Özellikle karanlık alanlarda, tek noktadan değil birden fazla noktadan ışığı kontrol edebilmek oldukça kullanışlıdır.
Vaviyen Anahtar Nerelerde Kullanılır? (Merdiven, Koridor vs.)
Vaviyen anahtar sistemleri, genellikle uzun geçiş alanlarında ve çok noktalı yapılarda tercih edilir. En yaygın kullanım alanlarından biri merdiven lambası kontrolüdür. Bir kattaki kullanıcı lambayı açar, diğer katta işini bitirdikten sonra lambayı tekrar kapatabilir. Bu da hem konfor sağlar hem enerji tasarrufu.
Diğer bir kullanım alanı uzun koridorlardır. Koridorun başında ve sonunda olmak üzere, iki ayrı noktadan kontrol edilebilen lambalar, hem güvenlik hem de pratiklik açısından oldukça işlevseldir. Otellerde, apartman girişlerinde ve kamu binalarında bu tür sistemlere sıkça rastlanır.
Ayrıca garaj girişleri, bahçe yolları, depo ve bodrum geçişleri gibi yerlerde de çift yönlü anahtar kullanımı oldukça yaygındır. Elektrik tesisatı sırasında bu noktalar belirlenip doğru bağlantı şeması ile sistem kurulabilir.

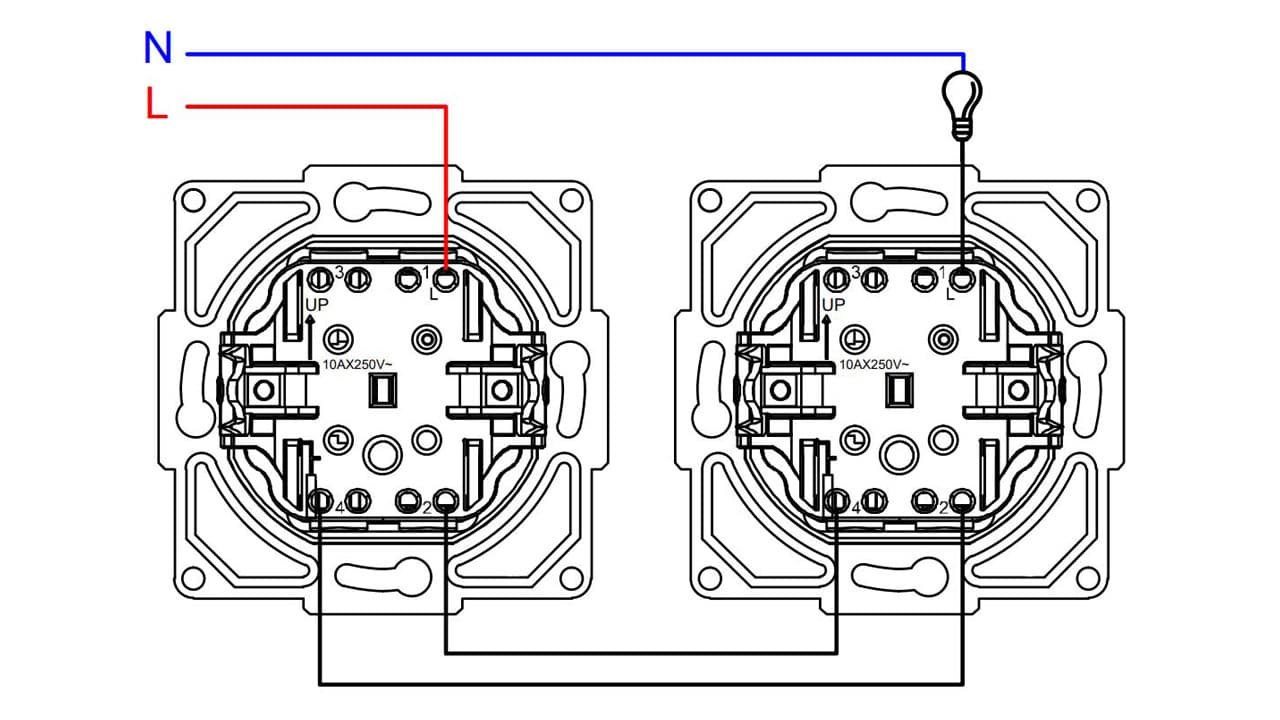

Vaviyen Anahtar Bağlantı Şeması ve Devre Yapısı
Elektrik tesisatında “vavien anahtar bağlantı şeması” doğru anlaşılmadan montaj işlemi yapmak hem işlevsel sorunlara hem de güvenlik açıklarına yol açabilir. Bu nedenle bağlantı diyagramlarını iyi analiz etmek gerekir. Genel olarak sistemi kurmak için üç adet kablo hattı gerekir: faz hattı, iki ara iletken ve nötr hattı.
Bağlantı şu şekilde özetlenebilir:
- Faz hattı ilk anahtara girer.
- İlk anahtardan çıkan iki iletken, ikinci anahtara gider.
- İkinci anahtardan çıkan kablo da lambaya ulaşır.
- Lambanın diğer ucu nötr hattı ile elektrik devresi tamamlanır.
Vavien anahtar ile ilgili yapılan bu bağlantı, “vavien devresi nasıl yapılır?” sorusunun en sade cevabıdır. Bu yapının çalışması için AC elektrik kaynağı kullanılmaktadır; bazı özel uygulamalarda DC kaynak ile de çalışabilir ancak bu durum özel adaptasyonlar gerektirir.
[Faz (L)]
|
|
[Vaviyen 1]
| |
| +———————+
| |
| |
+—————-+ +—-+
| |
[Vaviyen 2] |
| |
+——-+
|
[Lamba]
|
[Nötr (N)]
Faz (L): Elektrik şebekesinden gelen canlı uç.
Vaviyen 1 ve 2: İki farklı noktadaki vaviyen anahtarlarıdır. Bunların her biri çift yönlü çalışır (bir giriş – iki çıkış).
Aradaki iki hat: Vaviyen anahtarları arasında karşılıklı iki iletken gider. Bu hatlar “komütatör” hatları olarak adlandırılır.
Lamba: Sonuçta kontrol edilen aydınlatma elemanıdır.
Nötr (N): Şebekenin nötr ucu, doğrudan lambaya gider.
Vavien ve Komütatör Arasındaki Farklar Nelerdir?
Vavien ve komütatör anahtar terimleri bazı kaynaklarda birbirinin yerine kullanılabilir; fakat aslında küçük farklılıklar vardır. “Komütatör anahtar nedir?” sorusunu cevaplarken, bu farklara değinmek gerekir.
- Fonksiyonel olarak: Her ikisi de çift yönlü anahtar işlevi görse de, komütatör özellikle üçlü bağlantı (ara anahtar) kombinasyonlarında kullanılır. Bu sayede bir lambanın üç ya da daha fazla noktadan açılıp kapanması sağlanabilir.
- Bağlantı şekli: Vavien iki kademeli çalışırken (iki anahtar), komütatör üç yönlü olarak bağlanabilir.
- Kullanım alanı: Vavien daha basit yapılarda, komütatör ise otellerde ya da daha karmaşık bina sistemlerinde tercih edilir.
Kısacası, vavien basit sistemlerde; komütatör daha gelişmiş, çoklu kontrol sistemlerinde etkin bir rol oynar. Her ikisi de elektrik tesisatı sistemlerinde önemli görevler üstlenmektedir.
Evde Vaviyen Anahtar Montajı: Pratik Rehber
Evinizde “tek lambayı iki anahtarla kontrol etme” ihtiyacınız varsa, vaviyen devresi kurmak oldukça mantıklı olacaktır. Bu kurulum için temel araçlar: 2 adet vavien anahtar, uygun uzunlukta kablo, bir adet lamba ve tornavidadır.
Aşamalar şu şekildedir:
- Anahtarların montaj kutularını belirleyin.
- Faz kablosunu birinci anahtara bağlayın.
- Her iki vavien anahtarı birbirine iki kablo ile bağlayın — bu kablolar ara akım yollarıdır.
- İkinci anahtardan çıkan kabloyu lambaya bağlayın.
- Lambanın diğer ucu nötr hattına bağlanarak devre tamamlanır.
Bu işlemi yaparken elektrik kaynağını mutlaka kapatmayı unutmayın. Temel elektrik bilgisi olmayan kişilerin bir elektrikçi yardımı ile bu işlemi gerçekleştirmesi tavsiye edilir.
Vaviyen Anahtarların Avantajları ve Dezavantajları
Avantajları:
- Kullanıcı konforunu artırır; farklı noktalardan lamba kontrolü sağlar.
- Enerji tasarrufu sağlar, gereksiz elektrik kullanımını önler.
- Basit bağlantı ile kurulabilir.
- Uzun ömürlüdür ve yaygın bulunuşuyla kolay değiştirilir.
Dezavantajları:
- Yanlış bağlantı yapılırsa sistem çalışmaz veya kısa devreye neden olabilir.
- Komütatör kadar esnek değildir, sadece iki kontrol noktası sunar.
- Kalitesiz ürünler zamanla gevşeyip arızalanabilir.
Elektrik devresi kurulumlarında, ihtiyacınıza göre vavien mi komütatör mü kullanmanız gerektiğini doğru belirlemek önemlidir. Her yapının fiziksel özellikleri bu seçimi etkileyebilir.
Vaviyen anahtarlar; pratiklik, konfor ve güvenlik açısından elektrik tesisatında vazgeçilmez bir çözümdür. Çift anahtarlı lamba bağlantısı için ideal olan bu sistem, özellikle uzun geçişli alanlarda mükemmel sonuç verir. “Vavien devresi nasıl yapılır?” sorusunun yanıtını bu rehberde bulduğunuzu umuyoruz. Elektrik sistemleriyle ilgileniyorsanız, bir sonraki adımınız komütatör sistemlerini de keşfetmek olabilir. Güvenli ve doğru bağlantılar için her zaman bir uzmana danışmanızı tavsiye ederiz.
